Радио система палатной сигнализации “HOSTCALL-NR”

Внимание, данная система снимается с производства. В качестве замены предлагаем воспользоваться новой линейкой палатной сигнализации "HostCall-CMP", в которой можно организовать палаты с радиокнопками вызова с сохранением всех профессиональных требований к этим системам, которые не в полной мере выполняются в системе HostCall-NR.

    Системы палатной сигнализации и связи серии «HOSTCALL-NR» предназначены для обеспечения медицинским персоналом
отделения надлежащего наблюдения и ухода за пациентами, предоставления пациентам комфортности и защищенности во
время пребывания в больнице, а так же повышения эффективности работы самого персонала отделения. Системы палатной
сигнализации и связи серии «HOSTCALL-NR» с одной стороны, упрощают процесс общения медицинского персонала и пациен-
тов, а с другой позволяют персоналу повысить эффективность своей работы. С применением систем «HostCall-NR» медицин-
ский персонал своевременно и полно информируется о вызовах пациентов, что заставляет сотрудников более ответственно
подходить к работе и лучше справляться с повседневными обязанностями.
    Система «HOSTCALL-NR» обеспечивает выполнение основной функции - вызов пациентом дежурного персонала, однако в
отличие от многофункциональных проводных систем «HOSTCALL-NM/NP» является радиосистемой и не требует линейного
монтажа в палатах и коридорах отделения. Вызов дежурной медсестры осуществляется с использованием радио кнопок вызо-
ва. Вызовы от радио кнопок принимает и идентифицирует радиоприемник CH-20-HRhet, который имеет 20 программируе-
мых выходных релейных каналов, которые в свою очередь подключаются к пульту NP-120H. Радиоприемник CH-20-HR-het
позволяет регистрировать до 112 радио кнопок вызова.

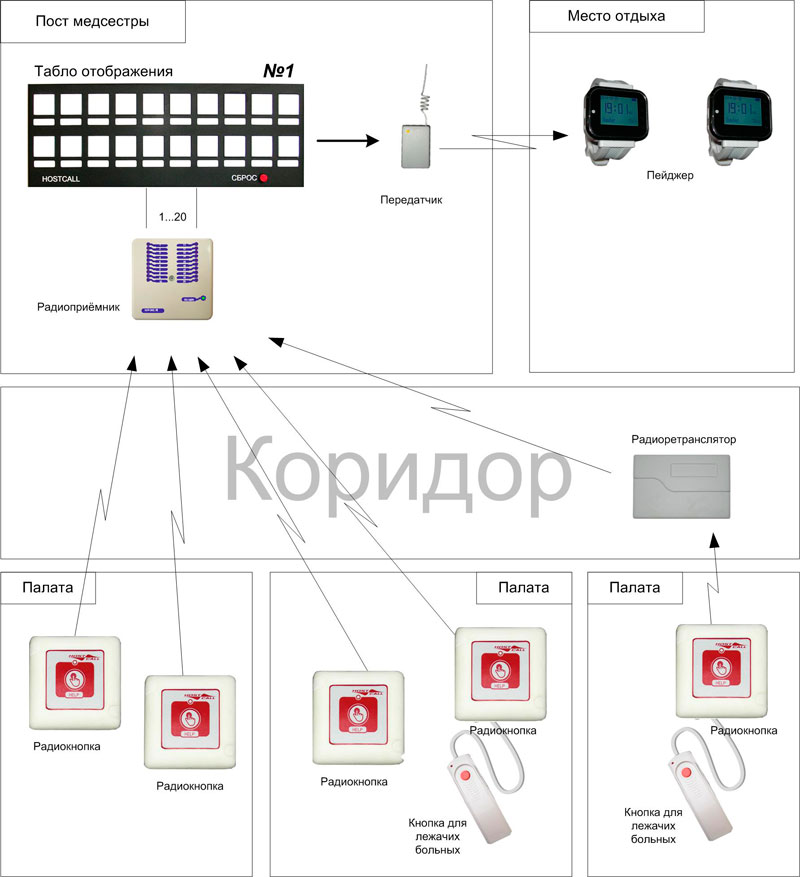

    Структурная схема системы при использовании одного пульта NP-120H  приведена на рисунке 1.

Структурная схема системы при использовании одного пульта NP-120H
    На пульте NP-120H имеется 20 полей для световой и звуковой индикации вызовов, поступающих из палат. В зависимости
от количества пациентов в отделении или от поставленной задачи в системе возможна как индикация вызовов поступающих
от пациентов, так и от палат, в которых пациент нажал кнопку вызова. При этом общее количество точек индикации не может
превышать 20. Если есть необходимость приема вызовов более чем от 20 палат, то в этом случае устанавливается несколько
пультов, причем, пульты могут соединяться в единую сеть цифровым интерфейсом RS-485 и выводить информацию о вызовах
на ПК. При этом возможно объединение до 20 пультов NP-120H, что дает возможность контролировать вызовы от 400 палат.
    Вариант структурной схемы системы при объединении пультов NP-120H приведен на рисунке 2.

. Вариант структурной схемы системы при объединении пультов NP-120H
    Следует отметить, что индикация вызовов с точностью до пациента не возможна, поскольку отсутствует привязка шлейфа
контроля  от кнопки вызова номеру палаты. К цифровому интерфейсу RS-485 через преобразователь ПИ-1 в можно подклю-
чить ПЭВМ(master), на которую транслируются вызовы, поступившие на все пульты NP-120H. ПЭВМ(master) может устанав-
ливаться на основной или дополнительный пост дежурной медсестры. В системе предусмотрено использование второй
ПЭВМ в режиме slave, которая может быть установлена на дополнительный пост или в ординаторскую. Функционирование
системы обеспечивает ПО “HOSTCALL-Control”. На главном окне программы “HOSTCALL-Control” отображаются состояния
всех 20 пультовNP-120H, и в один клик определяется палата, откуда поступил вызов. Для контроля событий ведётся соответ-
ствующий журнал событий. При необходимости окно программы может быть свернуто в трей (область уведомлений находится
в правом нижнем углу экрана), откуда автоматически разворачивается при поступлении вызова. Программа работает в фоно-
вом режиме, что обеспечит ее совместную работу на одной ПЭВМ с другими используемыми в отделении программами.
    Для вызова дежурной медсестры в системе возможно использование как носимых, так и стационарных радио кнопок. При
этом пациентам при поступлении в отделение выдаются носимые радио кнопки либо во всех палатах у каждой койки устанав-
ливаются  стационарные радио кнопки К-01Б4 с гнездом для подключения выносных кнопок для лежачих больных. Исполь-
зование стационарных радио кнопок К-01Б4 имеет ряд весомых преимуществ по сравнению с носимыми. В отличие от
носимых радио кнопок при вызове от стационарных радио кнопок К-01Б4 однозначно понятно место, откуда был послан вызов
Снимается проблема администрирования выдачи/приема кнопки пациенту. Дальность действия стационарной и носимой
радио кнопки одинакова. Кроме того стационарная радио кнопка позволяет подключить при необходимости выносную кнопку
для лежачих больных.
    Сброс вызовов в системе осуществляется как с пульта NP-120H, так и посредством ПЭВМ с ПО “HOSTCALL-HOTEL”.
В случае большого расстояния между кнопками вызова и радиоприемником CH-20-HR-het или тяжелыми условиями распрос-
транения сигнала следует использовать ретранслятор (радио удлинитель) TRX. Пользователь может настроить ретранслятор
так, чтобы он передавал данные только от одного или от выбранных устройств. В один радио ретранслятор можно записать
коды 112 радиокнопок.
    Система обеспечивает дублирование на радио пейджер вызовов, поступающих на пульт медсестры во время ее отсутствия
на рабочем  месте. При этом в зависимости от модели пейджера, на радио пейджер дублируется либо только факт вызова,
а место вызова определяется  медсестрой на центральном пульте, либо, в случае использования наручного пейджера MP-801.H1,
на пейджере отображается номер палаты из которой осуществлен вызов.
    Электропитание в системе осуществляется от блоков питания БП-12 напряжением 12 В постоянного тока, которые
подключаются  к пультам NP-120H.
Технические данные.
Система обеспечивает подключение:

  •  до 20 пультов NP-120H;
  •  до 20 радиоприемников CH-20-HR-het;
  •  до 400 шлейфных выходов (точек вызова -палат);
  •  до 2240 радиокнопок вызова;
  •  до 2240 кнопок для лежачих пациентов серии K-02C;
  •  1 ПЭВМ (master);
  •  1 радиопередатчик RP-100B1или MP-811S;
  •  до 10 радиоприёмников RP-100RB или MP-801H1
  •  до 5 радио ретрансляторов TRX
  •  до 4 ретрансляторов MP-821W1
  •  до 2 преобразователей интерфейса ПИ-1.

Примечание:- номенклатура и количество основного оборудования и монтажных элементов определяется проектом и заявкой Заказчика на поставку.

Паспорт системы вызова HOSTCALL-NR
Инструкция медперсоналу при работе с оборудованием "HOSTCALL-NR"
