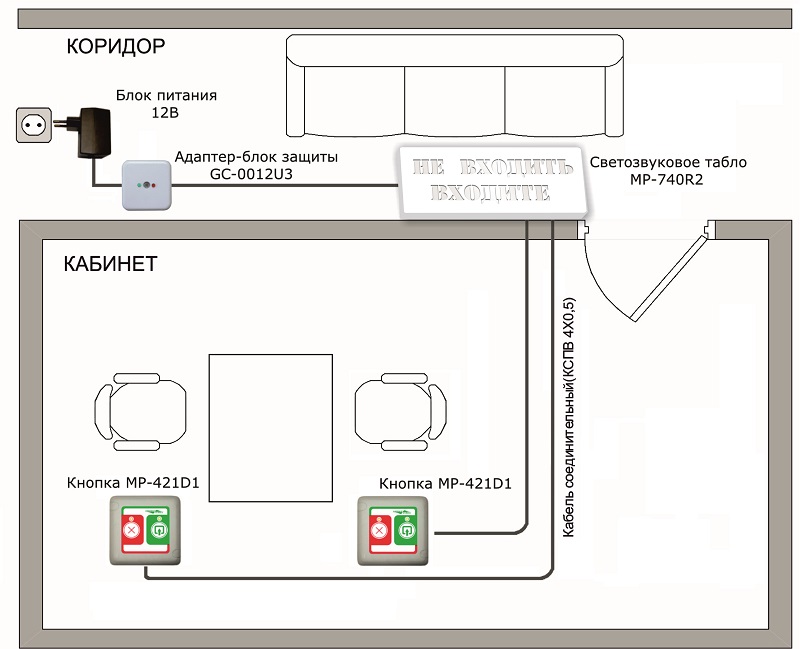

Комплект MP-910W2 состоит из светозвукового табло MP-740R2 и кнопки вызова с индикацией MP-421D1, в едином корпусе которой объединены кнопки «Не входить» и «Входите» (изображенные соответствующими пиктограммами ). Кнопка вызова устанавливается в кабинете, а световое табло устанавливается в коридоре, где посетители ожидают в очереди приема в кабинет. На рисунке представлена структурная схема расположения компонентов комплекта MP-910W2.
Для приглашения посетителя персонал нажимает на кнопку с соответствующей пиктограммой . При этом на кнопке загорается мигающим зеленым цветом светодиод. На светозвуковом табло мигающим зеленым цветом подсвечивается надпись «ВХОДИТЕ» и многократно воспроизводится тональный звуковой сигнал, привлекающий внимание посетителей. Посетитель, увидев надпись «ВХОДИТЕ», проходит в кабинет. После того как посетитель вошел в кабинет, сотрудник нажимает на кнопку с соответствующей пиктограммой . При этом на проводной кнопке загорается непрерывным красным цветом светодиод. На световом табло непрерывным красным цветом подсвечивается надпись «НЕ ВХОДИТЬ», что информирует остальных посетителей о том, что сотрудник в настоящее время занят. Звуковой сигнал в данном случае не воспроизводится.
При необходимости управления со второго рабочего места можно подключить дополнительную кнопку MP-421D1 или запрограммировать радиокнопки MP-411D1. В
комплекте MP-910W2 можно использовать одну дополнительную кнопку вызова MP-421D1.

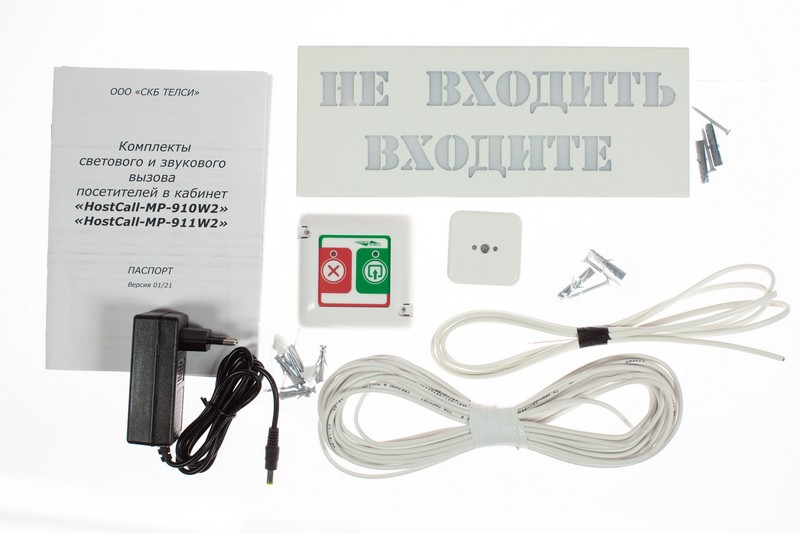

Комплект поставки
В комплект поставки MP-910W2 входят:
Кнопка вызова MP-421D1 1шт.
*Кнопка вызова MP-421D1 дополнительная 1шт.
Светозвуковое табло MP-740R2 1шт.
Блок питания 12В/0,3А 1шт.
Адаптер-блок защиты GC-0012U3 1шт.
Кабель соединительный (КСПВ 4 х 0,5), длина 12м 1шт.
Провод электрический, длина 2м 1шт.
Комплект крепежа 1шт.
Упаковка 1шт.
Паспорт 1шт.
* - опция, приобретается отдельно
Технические характеристики
Комплект вызова MP-910W2 обладает следующими характеристиками:
Максимальная длина кабеля между компонентами системы, не более 20м
Условия эксплуатации:
температура окружающего воздуха, °С от +5 до +45;
относительная влажность, % не более 85;
атмосферное давление, мм. рт. ст. от 650 до 800
Первичное электропитание осуществляется от сети переменного напряжения 220В, +10%/-15%, частотой 50 Гц.
Вторичное электропитание обеспечивает систему выпрямленным напряжением 12В по выделенной двухпроводной линии. Потребляемая мощность от первичной сети не более 2 ВА.
Режим работы круглосуточный
Срок службы оборудования комплекта, не менее 5 лет
На данное оборудование установлена гарантия 60 месяцев со дня продажи.
