В качестве пульта медсестры в системе может использоваться ПЭВМ с ОС "Windows" не ниже Windows-XP с программой «Hostcall-Nurse». В этом случае для ведения переговоров с пациентами используется телефонная трубка DP-201N, подключенная к разговорному тракту системы.
В качестве пульта медсестры в системе так же могут использоваться пульты NP-124.1 или NP-224.2, которые обеспечивают:
• опрос состояния и управления 24 палатными контроллерами ПК-3.06С и другими периферийными устройствами по интерфейсной шине RS-485;
• индикацию на дисплее пульта стандартных вызовов от 144 пациентов с привязкой к номеру палаты;
• индикацию на дисплее пульта экстренных вызовов из санузла от 24 палат;
• индикацию на дисплее пульта номера палаты, в которой присутствует персонал;
• индикацию на дисплее пульта номера палаты, из которой поступил вызов врача;
• управление включением переговорных устройств в палатах в разговорный тракт (только для пульта NP-224.2);
• индикацию наличия стандартного, экстренного вызова из санузла, вызова врача, а так же присутствие персонала в палате на отдельных светодиодах;
• индикацию на дисплее служебных сообщений;
• ведение переговоров с пациентами, в том числе оповещение пациента со стороны медсестры (только для пульта NP-224.2).
На дополнительных постах медсестры, в ординаторской, в кабинете заведующего отделением при необходимости может устанавливаться пульт NP-124.1S или ПЭВМ с программой «Hostcall-Nurse» (в режиме ВЕДОМЫЙ). Пульт NP-124.1S является ведомым и обеспечивает индикацию всех событий аналогично пульту NP-124.1 и может работать в параллель с ПЭВМ и пультами NP-124.1, NP-224.2. На основном и дополнительном постах медсестры, в ординаторской, в коридоре так же может использоваться табло отображения NP-120S. Табло отображения NP-120S является ведомым, обеспечивает индикацию стандартных, экстренных вызовов и вызова врача, а также присутствие персонала от 24 палат. В системе общее количество табло NP-120S, пультов NP-124.1S и ПЭВМ с программой «Hostcall-Nurse»(в режиме ВЕДОМЫЙ) в совокупности не должно превышать 5.

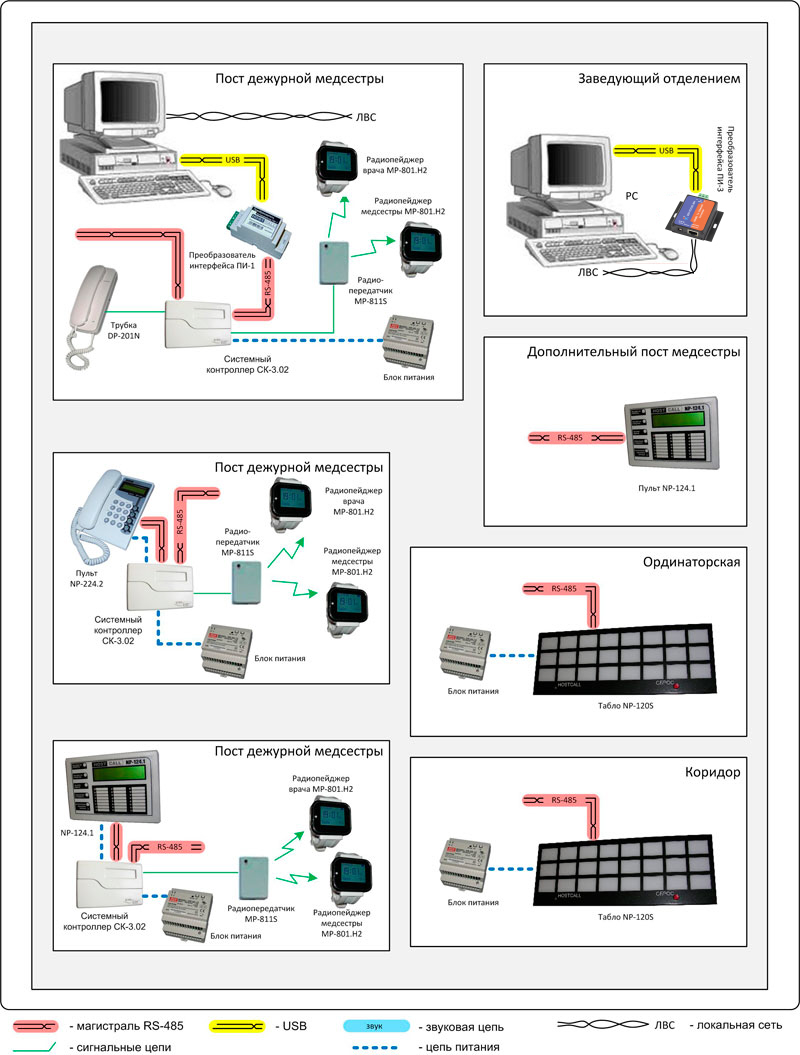

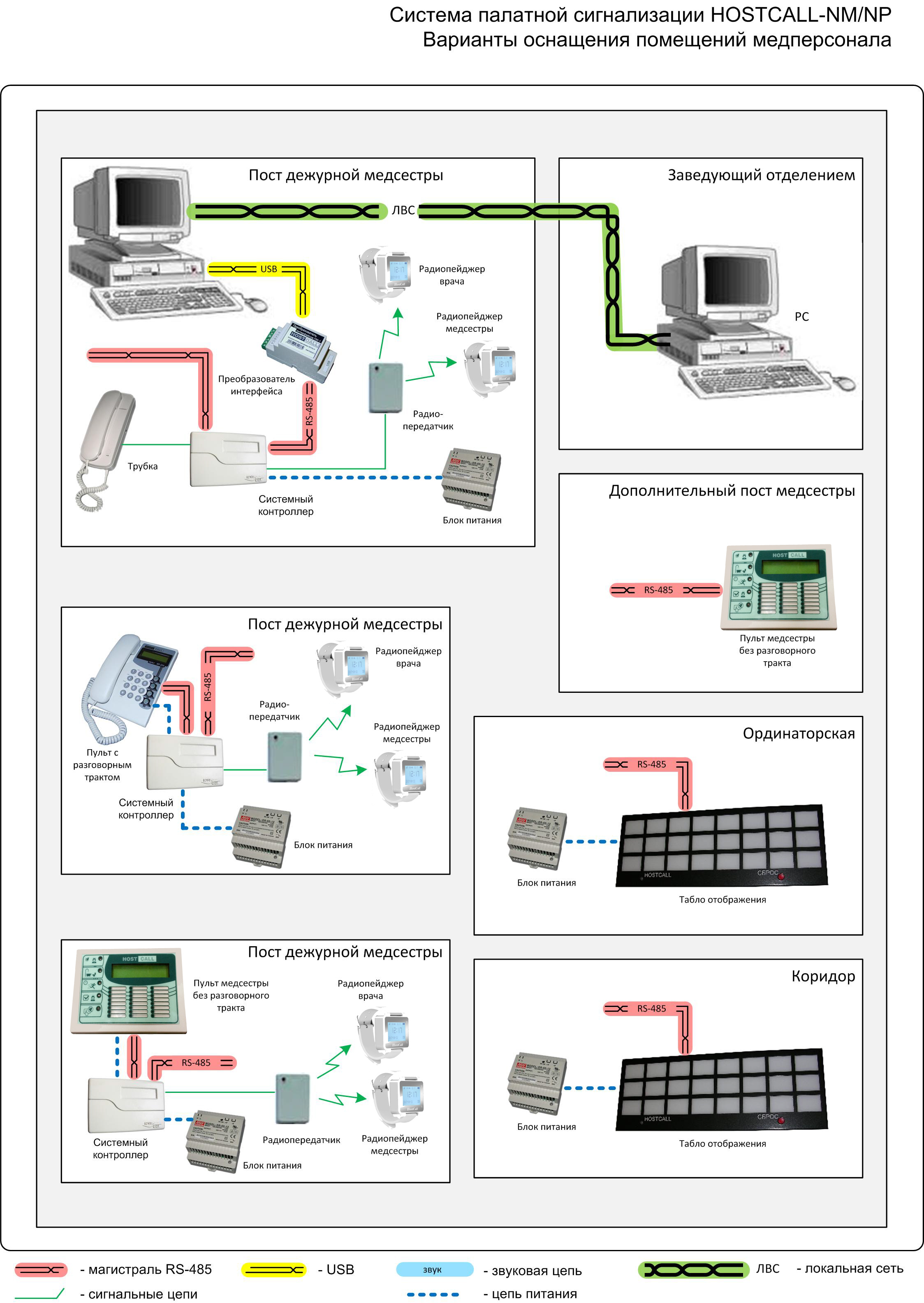

На рисунке показаны примеры оснащения помещений медперсонала отделения.
Руководство по проектированию палатной сигнализации HOSTCALL-NM/NP
|
 NP-224.2 Пульт медсестры
|
|
|
|
Пульт медсестры NP-224.2 – применяется в случае использования в системе разговорного тракта, предназначен для организации опроса состояния и управления 24 палатными контроллерами ПКК-2.02 и ПК-3.06, концентраторами переговорных устройств КПУ-2.08 и другими периферийными устройствами. Пульт медсестры NP-224.2 состоит из специального телефонного аппарата с двустрочным русифицированным LCD-дисплеем и разъёмом RJ-45 . Пульт медсестры обеспечивает:
-индикацию стандартного вызовов с точностью до пациента с отображением на LCD-дисплее;
-индикацию экстренного вызовов с точностью до палаты с отображением на LCD-дисплее;
- индикацию вызова врача;
-индикацию присутствия персонала в палате;
-отображение подсказок по операциям с пультом;
-индикацию наличия стандартного или экстренного вызова, а также присутствия персонала в палате с помощью светодиода;
-организацию переговоров с пациентами с помощью переговорных устройств DR-201N;
-управление дополнительными компонентами системы.
Индикация вызовов дублируется мелодичным звуковым сигналом, уровень сигнала регулируется.
Пульт комплектуется розеткой RJ-45 и интерфейсным кабелем (патч-кордом)
На данное оборудование установлена гарантия 36 месяцев со дня продажи.
|
|
|
|
NP-124.1 пульт медсестры/врача
|
|
|
|
Пульт медсестры NP-124.1 – основной компонент системы, предназначенный для организации опроса состояния и управления 24 палатными контроллерами ПК-3.06 или ПКК-2.02 и другими периферийными устройствами. Пульт медсестры NP-124.1 состоит из корпуса, предназначенного для настольного размещения. На лицевой стороне пульта медсестры NP-124.1 находится двухстрочный русифицированный LCD-дисплей и информационные светодиоды. Над дисплеем находится трафарет для записи номеров палат. На задней поверхности корпуса имеется гнездо RJ-45 для подсоединения интерфейсного кабеля. Пульт комплектуется интерфейсным кабелем (патч-кордом) длиной 1,5м и розеткой RJ-45.
Пульт медсестры NP-124 обеспечивает:
-светодиодную индикацию наличия стандартного или экстренного вызова, а также присутствия персонала в палате;
- вывод на LCD-дисплей:
- стандартных вызовов с точностью до пациента;
- вызов из санузла;
- присутствие персонала в палате;
- подсказок по операциям с пультом.
Дополнительные функции:
- возможность изменения номеров палат при отображении (за счет сдвига нумерации).
- дополнительное светодиодное поле отображения вызовов (помимо индикации на ЖК-дисплее).
- более наглядное отображение найденных контроллеров.
Габариты ( ДхШхВ, мм): 130х184х55/32
На данное оборудование установлена гарантия 36 месяцев со дня продажи.
Произведено в России
|
|
|
|
NP-120S дополнительное табло отображения вызовов
|
|
|
|
Дополнительное табло отображения вызовов NP-120S. Работает параллельно с пультами NP-124.1,NP-224.2 или с пультами на базе ПЭВМ. Является ведомым по отношению к этим пультам. Предназначено для использования на основном или дополнительном посту дежурной медсестры, в ординаторской, в коридоре. Индикация до 24 палат. До 5-ти шт. на систему.
|
|
|
|
MP-731W1 Табло отображения
|
|
|
|
Табло отображения MP-731W1 (далее табло) предназначено для дублирования вызовов, поступивших на пульт дежурного персонала. При этом световая и звуковая индикация осуществляется с точностью до палаты. Индикация снимается нажатием на кнопку присутствия/сброса в соответствующей палате. Изделие предназначено для работы в составе комплекта оборудования «HostCall-CMP» или «HostCall-NM/NP».
На данное оборудование установлена гарантия 60 месяцев со дня продажи.
|
|
|
|
WorkStation
|
|
|
|
WorkStation-персональный компьютер в комплекте с LCD монитором, клавиатурой, мышью, лицензионной OC Microsoft Windows. Предпродажная подготовка: установка и настройка ПО "Hostcall-nurse".
|
|
|
|
ПО "HostСall-Nurse"
|
|
|
|
ПО "HostСall-Nurse"-программное обеспечение системы палатной сигнализации "HostСall-NM" на один компьютер. Программа поддерживает до 6 отделений и в каждом отделении до: 24 палат/144пациентов/144 переговорных устройств. Режим присутствия персонала, регистрация вызовов.
Для работы программы необходимо приобрести преобразователь интерфейсов ПИ-1 или ПИ-3.
ПО внесено в единый Реестр российских программ для электронных вычислительных машин и баз данных, рекомендовано для госзакупок. Регистрационный № 4778 от 19.09.18.
|
|
|
|
Преобразователь интерфейсов ПИ-1
|
|
|
|
ПИ-1 преобразователь интерфейсов USB/RS-485. В состав ПИ-1 входит: контроллер, интерфейсный кабель USB 2.0 AB, компакт диск с программой "HostСall-Nurse", драйвером USB, электронной версией паспорта на систему.
|
|
|
|
ПИ-3 преобразователь интерфейсов (LAN/RS-485)
|
|
|
|
Преобразователь интерфейса ПИ-3 предназначен для организации поста дежурного персонала в случае использования в качестве пульта медсестры ПЭВМ. Преобразователь интерфейса ПИ-3 обеспечивает работу программы «HostCall Nurse» на ПЭВМ через локальную сеть с палатными контроллерами и другими периферийными устройствами. Изделие предназначено для работы в составе комплекта оборудования «HostCall-NM/NP».
|
|
|
|
DP-201N телефонная трубка медсестры
|
|
|
|
Телефонная трубка медсестры DP-201N.
|
|
|
|
