Максимальный состав оборудования палаты с переговорными устройствами громкой связи включает:
- палатная консоль MP-331W1 - 1шт. (безусловное требование); - коридорная сигнальная лампа MP-611W1 - 1шт. (безусловное требование); - переговорное устройство громкой связи MP-522W1 – до 5 шт. (в зависимости от количества пациентов в палате); - консоль пациента с кнопкой вызова и переговорным устройством MP-502W4 – до 5 шт. (в зависимости от количества пациентов в палате); - переговорное устройство громкой связи MP-522W1 – 1 шт. (для санузла); - выносная цифровая кнопка вызова MP-432W1 - до 5 шт. (в зависимости от количества лежачих больных в палате); - влагозащищенная цифровая кнопка вызова со шнуром MP-433W1 – до 2шт. (для санузла); - влагозащищенная цифровая пневмокнопка вызова со шнуром MP-435W2 – до 2 шт.

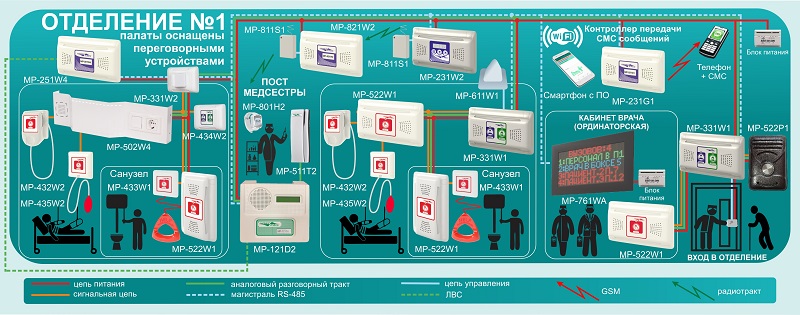

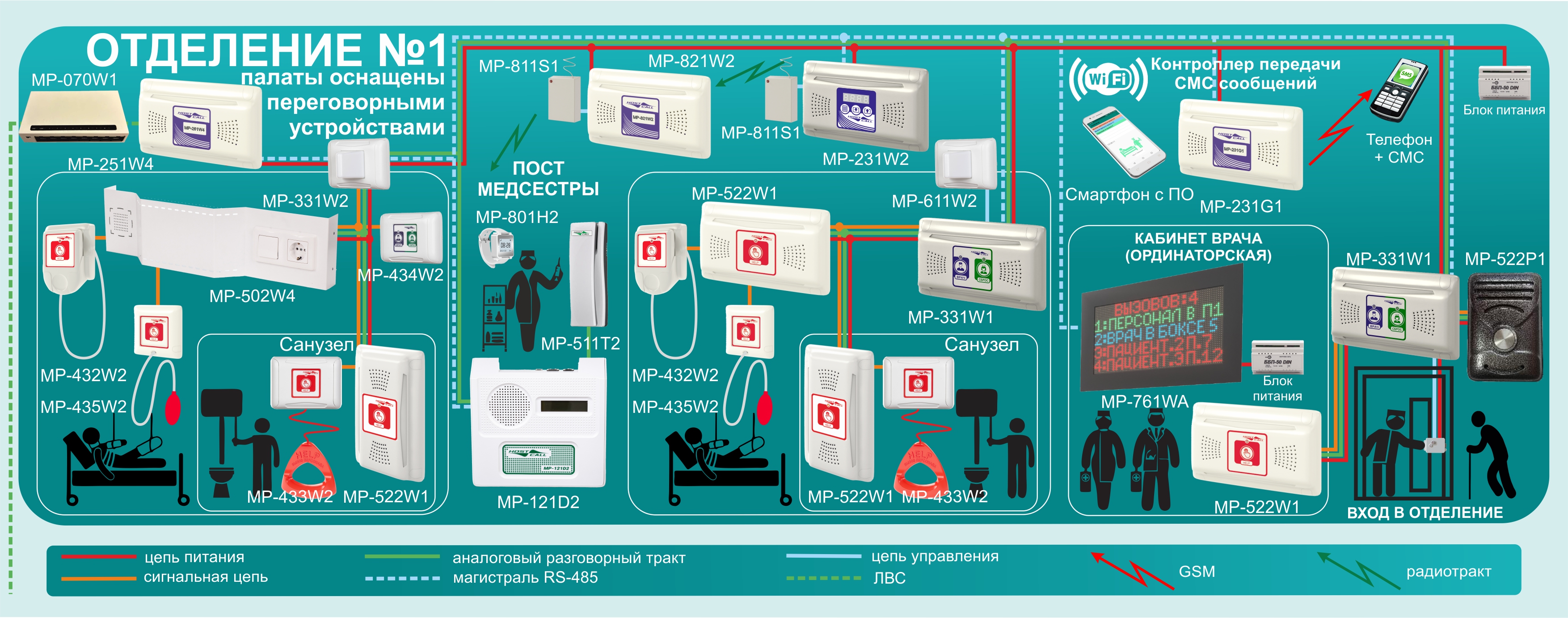

На рисунке представлена структурная схема палаты с переговорными устройствами громкой связи.
В палате у пациентов можно устанавливать как переговорный устройства MP-522W1 так и консоли пациентов MP-502W4.
Консоль пациента MP-502W4 оборудована кнопкой вызова, встроенным переговорным устройством и источниками света, которые предназначены как для освещения палаты, так и для индивидуального освещения места пациента.
Переговорные устройства MP-522W1 подключаются к палатной консоли MP-331W1 6-ти проводной линией как по схеме «звезда», так последовательным шлейфом (2-х проводная цифровая линия, 2-х проводная линия разговорного тракта, 2-х проводная линия питания 12В.). При этом каждое переговорное устройство имеет дополнительные клеммы для «транзитного» подключения следующего устройства.
К переговорным устройствам можно подключить выносную кнопку вызова для лежачих больных MP-432W1.
В мультфильме показаны основные особенности системы палатной сигнализации HostCall-CMP с переговорными устройствами.
Коридорная лампа обеспечивает световую и звуковую индикацию для дублирования вызовов дежурной медсестры или врача из палаты, индикацию присутствия дежурного медперсонала в данной палате. Накладной монтаж. На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Консоль пациента MP-502W4 предназначена для прикроватного освещения в больничных палатах, вызова пациентом персонала и ведения с ним переговоров в режиме громкоговорящей связи. Монтаж осуществляется над кроватью пациента. Консоль предназначена для работы в составе оборудования системы вызова персонала «HostCall-CMP».
Консоль оборудована двумя, отдельно включаемыми, источниками света, расположенными в верхней и нижней части. Верхний свет предназначен для общего освещения. Нижний - для индивидуальной подсветки. В консоль встроено переговорное устройство и выносная кнопка вызова персонала.
Радиоадаптер сопряжения с внешними системами жизнеобеспечения MP-413D1 предназначен для работы в составе различных систем вызова персонала (больничные системы, системы вызова персонала для инвалидов и др.) и служит для подачи вызова по радиоканалу на радиоконтроллер (со встроенной коридорной лампой) от подключенного к нему сенсорного коврика или какого-либо другого устройства медицинского назначения. На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Палатная консоль MP-331W1 предназначена для работы в составе оборудования в системе вызова персонала «HostCall-CMP». Палатная консоль MP-331W1 может работать как палатная консоль, так и в качестве консоли управления переговорными устройствами для персонала. Палатная консоль МР-331 обеспечивает: - прием вызовов от цифровых кнопок и переговорных устройств (до 6 штук); - управление включением 3-х цветной лампы; - управление переговорными устройствами - до 6 штук; - передачу информации по интерфейсной шине RS-485 на центральный пульт; -управление работой до 3-х электромеханических, электромагнитных замков или электрозащелок. Палатная консоль имеет на лицевой панели кнопку вызова врача и кнопку присутствия/сброса вызовов. Консоль оснащена звуковым сигналом подтверждения вызова от кнопки. На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Переговорное устройство громкой связи MP-522W1 предназначено для вызова пациентом медсестры для оказания помощи и ведения с ним переговоров в режиме громкой дуплексной связи, а также для связи персонала отделения (до 6 абонентов) с постом медсестры. Изделие предназначено для работы в составе оборудования системы вызова персонала «HostCall-CMP». На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Проводная цифровая кнопка вызова медсестры MP-432W1 предназначена для работы в составе различных систем вызова персонала (больничные системы, системы вызова персонала для инвалидов и др.) и служит для подачи вызова на палатную консоль MP-331W1. Вызов осуществляется нажатием мембранной клавиши на лицевой панели кнопки. Вызов дублируется подсветкой, встроенной в корпус кнопки и звуковым сигналом. На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Влагозащищенная проводная цифровая кнопка вызова медсестры MP-433W1 со шнуром предназначена для вызова персонала из помещения санузла. Изделие предназначено для работы в составе различных систем вызова персонала (больничные системы, системы вызова персонала для инвалидов и др.) Вызов можно осуществить 2 способами – либо дернув за шнур, либо нажав мембранную клавишу на лицевой панели кнопки. На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Влагозащищенная проводная цифровая пневмокнопка вызова медсестры MP-435W2 со шлангом предназначена для вызова персонала тяжело больными пациентами, из процедурных кабинетов (лечебных ванн), в помещениях с большим содержанием влаги и т.д. Изделие предназначено для работы в составе оборудования систем вызова персонала «HostCall-CMP». Вызов можно осуществить 2 способами – либо сжав резиновую «грушу», либо нажав мембранную клавишу на лицевой панели кнопки. На данное оборудование установлена гарантия 60 месяцев со дня продажи.
MP-611W1 коридорная лампа
